一、消防水池进水管的规定
1、GB50015 3.2.4B，生活饮用水池（箱）进水口最低点高出溢流边缘应等于进水管管径，可介于25~150mm。
2、GB50015 3.2.4C，向消防水池补水时，进水口最低点高出溢流边缘不应小于150mm。
3、GB50974 4.3.3，消防水池进水管管径应经计算确定，且不应小于DN100。
4、GB50974 4.3.5-3，消防水池进水管的平均流速不宜大于1.5m/s。
5、消防水池进水管高度在液位以上，穿水池外墙时，设普通钢套管，比管径大两号即可。
6、GB50974 5.2.6-5，高位消防水箱8h充满水，进水管管径不应小于DN32，且宜设液位阀或浮球阀。
7、GB50974 5.2.6-6，进水管管口最低点高出溢流水位不应小于100mm，不应大于150mm。
8、GB50974 5.2.6-7，当采用生活给水系统时，进水管不应淹没出流。
9、进水采用液压水位控制阀时，结合相关标准图，看阀体是池外安装还是池内安装。如阀体池外安装，还应考虑除进水管留洞外，阀体进水小浮球控制管（DN20左右）的留洞。(留洞或留套管均可）
10、进水管的输水能力与管径、管长、市政供水压力等均相关，但现行规范对此存在空白。对于消防水池来说问题不大，当生活水池进水时，建议做相关技术处理。
三、消防水池放空管的规定
1、GB50015 3.7.7-6，泄水管管径，根据泄空时间和泄水受体排泄能力确定。（09版规范未明确做法）
2、参考《民用建筑给水排水设计技术措施》P84，无特殊要求时，泄水管管径可比进水管缩小1~2级，但不小于DN50.
3、和进水管同，进水管在供水压力作用下，末端自由出流；泄水管在水池静水压作用下，末端自由出流。对于民用建筑中的消防水池而言，由于泄水管长度不大，泄水时间长度要求不甚严格，所以无特别严格的规定。一般而言，泄水管管径可采用水池进水管管径。
4、泄水管安装高度：当水池底和泵房同一标高时，泄水管管底建议高出泵房地面150mm左右，以便于安装与操作泄空阀门。再者，确定标高时，结合一下防水套管法兰压盖的尺寸。（主要考虑安装空间）
5、高度在液位以下，穿水池外墙时，根据《防水套管》02S404标准图集，设A型柔性防水套管，提土建资料时，对应图集的D2，也即套管外径。
6、参考05S804，《矩形钢筋混凝土蓄水池》，放空管按照1h泄空水池内500mm储水深度计算。
五、消防水池检修人孔管的规定
1、检修人孔通常可设置在水池顶面，或水池侧墙（开向消防泵房）。
2、当设置在水池顶面上时，参照05S804，《矩形钢筋混凝土蓄水池》，检修孔高出地面200mm左右即可，顶面设带锁盖板。
3、人孔可做成方形或圆形。设在顶面时，标准图为直径1000mm的圆形人孔；侧面可设矩形人孔，高度不小于700mm，宽度可适当放大。
4，矩形人孔地面建议高出水池溢流水位300mm。300mm这个数据，也是给排水构筑物设计时常用的一个保护高度。
5），消防水水池检修人孔的设置位置，建议距水池进水管近一点，便于维护水池进水的浮球阀等。
6），检修人孔紧邻水池内墙位置，方便设置钢爬梯，便于人员使用。
7、当消防水池检修人孔设在水池侧壁（开向消防泵房）时，检修孔的门可采用钢质百叶窗（门）（平开、上开均可），此时，可无需再设计通气管。
七、消防水池吸水喇叭口的规定

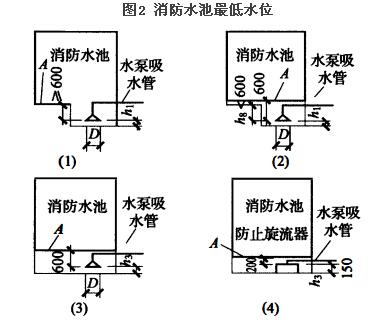

1），GB50974 5.1.13-4，吸水喇叭口在水池最低有效水位下的淹没深度应根据吸水喇叭口的水流速度和水力条件确定，但不应小于600mm，当采用旋流防止器时，淹没深度不应小于200mm。
2），《水泵及水泵站》（姜乃昌主编，第四版）P146吸水管管径d；吸水喇叭口开口直径D（1.3~1.5d）；吸水喇叭口高于吸水沟（吸水井）底不小于0.8D；吸水喇叭口边缘距井壁不小于0.75~1.0D；多个吸水喇叭口时，喇叭口间距（外缘）不小于1.5~2.0D；吸水喇叭口淹没深度不应小于0.5~1.0m；
3），根据教材解释，为了防止水泵吸入井底的沉渣，并使水泵工作时有良好的水力条件，吸水管的进口高度距井底不小于0.8D。
4）当吸水管设置旋流防止器时，旋流防止器距井底的距离好像不做要求。
