cnc数控编程(CNC数控编程的代码都有哪些?各自代表什么意思)
2022-09-06 11:51新闻
简介 CNC数控编程的代码如下 G00------快速定位 G01------直线插补 G02------顺时针方向圆弧插补 G03------逆时针方向圆弧插补 G04------定时暂停 G05------通过中间点圆弧插补 G06------抛物线插补 G07----...

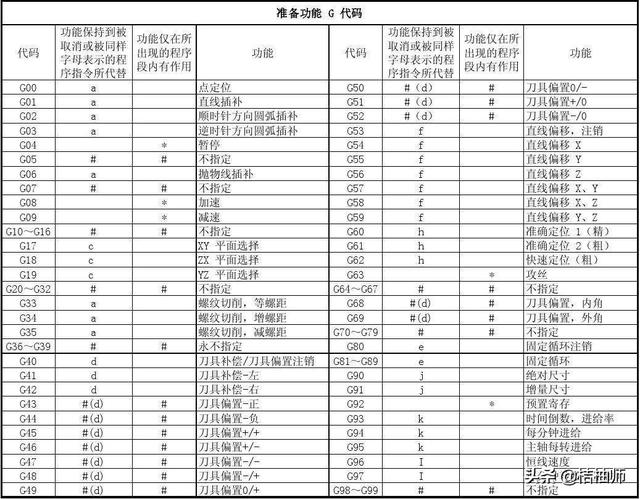

CNC数控编程的代码如下
G00------快速定位
G01------直线插补
G02------顺时针方向圆弧插补
G03------逆时针方向圆弧插补
G04------定时暂停
G05------通过中间点圆弧插补
G06------抛物线插补
G07------Z 样条曲线插补
G08------进给加速
G09------进给减速
G10------数据设置
G16------极坐标编程
G17------加工XY平面
G18------加工XZ平面
G19------加工YZ平面
G20------英制尺寸(法兰克系统)
G21-----公制尺寸(法兰克系统)
G22------半径尺寸编程方式
G220-----系统操作界面上使用
G23------直径尺寸编程方式
G230-----系统操作界面上使用
G24------子程序结束
G25------跳转加工
G26------循环加工
G30------倍率注销
G31------倍率定义
G32------等螺距螺纹切削,英制
G33------等螺距螺纹切削,公制
G34------增螺距螺纹切削
G35------减螺距螺纹切削
G40------刀具补偿/刀具偏置注销
G41------刀具补偿——左
G42------刀具补偿——右
G43------刀具偏置——正
G44------刀具偏置——负
G45------刀具偏置+/+
G46------刀具偏置+/-
G47------刀具偏置-/-
G48------刀具偏置-/+
G49------刀具偏置0/+
G50------刀具偏置0/-
G51------刀具偏置+/0
G52------刀具偏置-/0
G53------直线偏移,注销
G54------设定工件坐标
G55------设定工件坐标二
G56------设定工件坐标三
G57------设定工件坐标四
G58------设定工件坐标五
G59------设定工件坐标六
G60------准确路径方式(精)
G61------准确路径方式(中)
G62------准确路径方式(粗)
G63------攻螺纹
G68------刀具偏置,内角
G69------刀具偏置,外角
G70------英制尺寸(这个是西门子的,法兰克的是G21)
G71------公制尺寸 毫米
G74------回参考点(机床零点)
G75------返回编程坐标零点
G76------车螺纹复合循环
G80------固定循环注销
G81------外圆固定循环
G331-----螺纹固定循环
G90------绝对尺寸
G91------相对尺寸
G92------预制坐标
G93------时间倒数,进给率
G94------进给率,每分钟进给
G95------进给率,每转进给
G96------恒线速度控制
G97------取消恒线速度控制
