12g614 1砌体填充墙结构构造(构造柱钢筋搭接长度)

构造柱是在墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱。

构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。

一、《砌体填充墙结构构造》12G614-1适用于钢筋混凝土结构房屋中的砌体填充墙（包括外围护墙和内隔墙）与混凝土主体结构的拉结构造及填充墙之间的拉结构造，适用于非抗震设计及抗震设防烈度为6-8度的地区，P10页中：

第3.2.7条规定：构造柱、水平系梁纵向钢筋采用绑扎搭接时，全部纵筋可在同一连接区段搭接，此时钢筋搭接长度50d。

构造柱纵筋一般设计为12，50d=12*50=600mm。

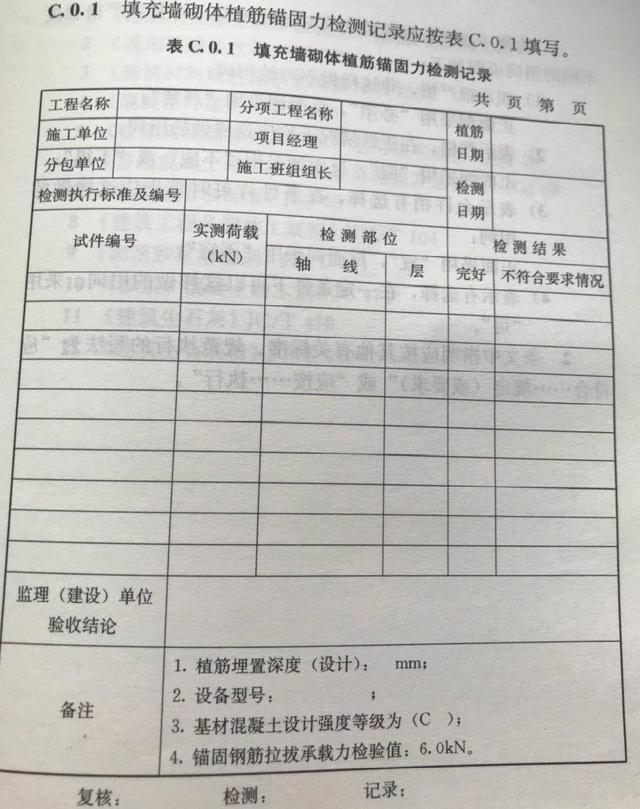

综上所述：①构造柱纵向钢筋绑扎搭接长度600mm②预留钢筋底部为U型构造③现场常采用后植筋，施工时应满足《混凝土结构后锚固技术规程》JGJ145-2013规定，并按照《砌体结构工程施工质量验收规范》GB50203-2011的要求进行实体检测，并填写：
